Descripción

Desarrollar una tabla comparativa de los elementos de una red local, incluyendo computadoras, repetidores, hubs, switches, bridges y routers. Identificarán las diferencias entre ellos, determinarán si son elementos activos (poseedores de IP propia), y proporcionarán fotografías de cada componente. Además, crearán una matriz de interconexión para especificar el tipo de cable (directo o cruzado) necesario para conectar cada elemento; para el funcionamiento efectivo de las redes.

Instrucciones PDF

Computadora

Dispositivo final que realiza tareas de procesamiento de datos, conecta a la red para acceder y compartir recursos.

Elemento Activo (IP propia): Si.

Uso: Acceder a internet

Repetidor

Amplifica la señal de red para extender su alcance, sin cambiar el contenido de los datos transmitidos.

Elemento Activo (IP propia): No.

Uso: Extender la cobertura de una red

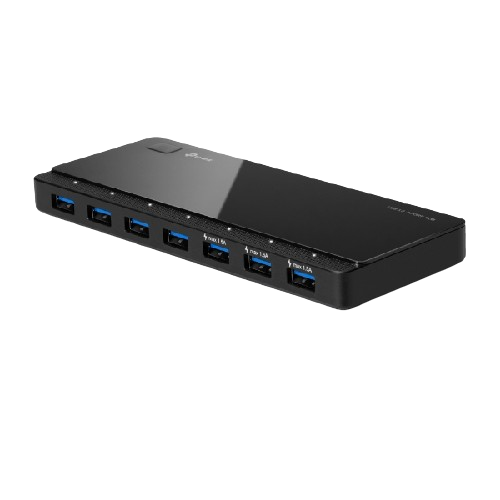

HUB

Dispositivo que conecta varios segmentos de red, retransmitiendo los datos a todos los puertos, sin filtrado ni inteligencia de red.

Elemento Activo (IP propia): No.

Uso: Conectar múltiples computadoras en una pequeña red local

Switch

Conecta dispositivos en una red y usa direcciones MAC para enviar datos solo al dispositivo de destino específico.

Elemento Activo (IP propia): No.

Uso: Crear una red local eficiente, reduciendo colisiones de datos y mejorando el rendimiento.

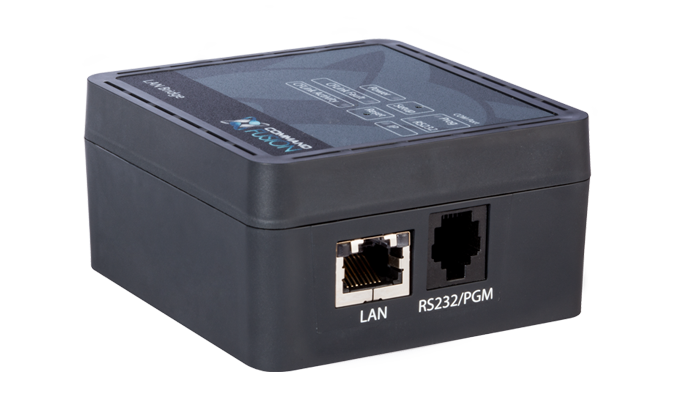

Bridge

Conecta y filtra tráfico entre dos redes locales o segmentos de red, operando en la capa de enlace de datos (capa 2).

Elemento Activo (IP propia): No.

Uso: Conectar dos segmentos de red, mejorando el control y el filtrado de tráfico.

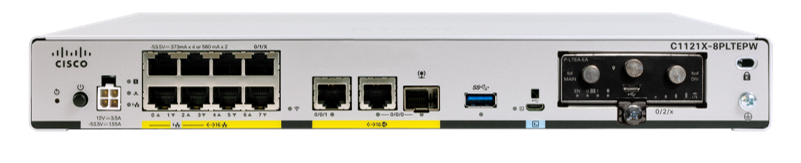

Router

Dispositivo que conecta diferentes redes y dirige el tráfico de datos entre ellas, operando en la capa de red y asignando direcciones IP.

Elemento Activo (IP propia): Si.

Uso: Conectar una red local a internet y enrutar el tráfico entre diferentes subredes.

Tipo de cable para conectar elementos de red

DE / A	Computadora	Repetidor	HUB	Switch	Bridge	Router
Computadora	Cruzado	Directo	Directo	Directo	Directo	Cruzado
Repetidor	Directo	Cruzado	Directo	Directo	Directo	Directo
HUB	Directo	Directo	Cruzado	Directo	Directo	Directo
Switch	Directo	Directo	Directo	Cruzado	Directo	Directo
Bridge	Directo	Directo	Directo	Directo	Cruzado	Directo
Router	Cruzado	Directo	Directo	Directo	Directo	Cruzado
